青天儀表,造匠心品質
  • 雙聲道超聲波流量計
  • 雙聲道超聲波流量計

雙聲道超聲波流量計

 QTLS係列多聲道超聲波流量計采用美國PhoTime技術的雙道超聲波流量測量產品克服了單聲道超聲波流量計不適應流場變化精度不高流量不穩定的缺點，測量原理仍然基於延時法測量由於使用兩個聲道的優化設計，此款超聲波流量計很大程度上克服了紊流隨機性對測量的影響，大幅度提高了對不同工況測量的適應性和測量精度，使用超聲波流量計測量小流量更有保證。可以作為定量控製的計量標準。
全國熱線

15890954071

產品簡介 / Introduction
雙聲道超聲波流量計



QTLS係列多聲道超聲波流量計是通過檢測流體流動對超聲波束的作用以測量流體流速的信息的裝置，根據對信號的檢測方式，可分為傳播速度差法、多普勒法、波束偏移法、噪聲法及相關法。多普勒法是利用聲學多普勒原理，通過測量不均勻流體中散射體散射的超聲波多普勒頻移來確定流體流量的，適用於含懸浮顆粒、氣泡等流體流量測量。波束偏移法是利用超聲波束在流體中的傳播方向隨流體流速變化而產生偏移來反映流體流速的，低流速時，靈敏度很低適用性不大。目前應用廣泛的是“時差法”測量原理。結合多脈衝技術、數字信息處理技術以及信號處理電路將測量數據進行實時顯示。 “時差法”是通過發送傳感器產生出超聲波信號並將其散發於空氣流中，信號通過管壁、流體到接收傳感器上，同時，接收傳感器發散同樣的超聲波信號，信號經過管壁、流體到發送傳感器上。此時，因為流速的存在使得時間差值，可根據時間差算出流速，進而算出流量。



產品優點 / Product advantages


   1、 同時支持單聲道與雙聲道，並且當一個聲道異常或者不接時，可以依據信號質量，自動切換為單聲道運行；

   2、采用最新32位Cortex-M4內核CPU作為處理器核心，使用64位浮點運算，計算不丟失精度；

   3、采用高速ADC對超聲波信號進行采集，具有超聲波波形還原與重構技術；采用精度時間測量芯片，超聲波飛行時間精度可達22皮秒；

   4、單板、全貼片工藝，全部使用SMT機器焊接,大大降低了電路板虛焊、漏焊、短路等問題。

   5、熱量功能：選配PT100外夾式鉑電阻可實現熱量計量。

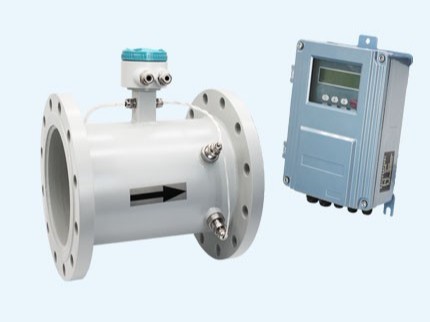

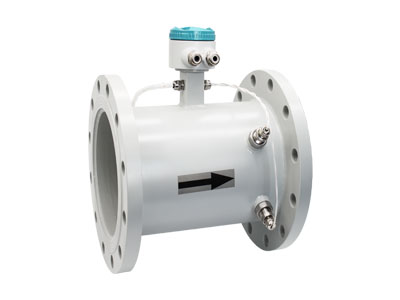

雙聲道超聲波流量計
雙聲道超聲波流量計轉換器

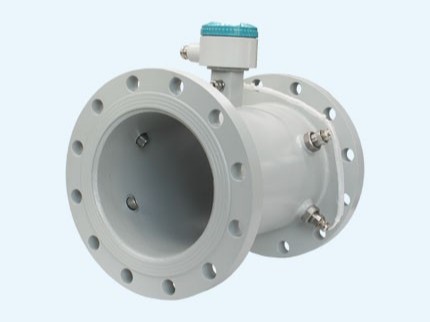

雙聲道超聲波流量計

技術參數 / Technical parameters

介質

絕大多數單相液體，少於5%顆粒或汽泡

管道材質

不鏽鋼、PVC、碳鋼

環境溫度

-40℃～+60℃

流體溫度

-20℃～+120℃

防爆等級

 隔爆型Exd II BT4

流速範圍

標稱精度流速範圍0.1～12.5m/s

測量精度

±0.5%

靈敏度

 0.001m/s

測量重複性

±0.2%

防護等級

IP65

電源

12V～24VDC，0.5A

電氣接口

防水頭2*M20*1.5

LCD顯示

128*64點陣液晶

串行通訊

RS485,MODBUS RTU協議




產品如何選型 / How to select productss

01

管道壁厚、外徑，介質

02

管內流量是否含有雜質

03

測量介質的溫度

04

測量介質為氣體時

05

氣體壓力

06

合理配置選型

應用領域 / Application field

應用於：醫療/衛生，環保/水工業，食品/飲料，化學品檢測，石油/化工。

一台滿足各類行業流量測量

石油

石油

化工

化工

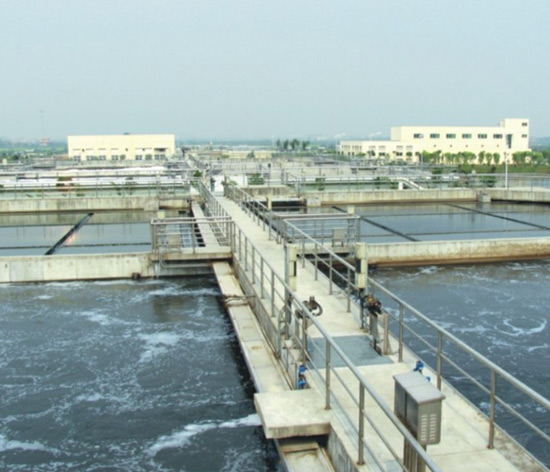

水工業

水工業

食品

食品

醫療

醫療

化學品檢測

化學品檢測

安裝注意事項 / Installation precautions

1、觀察安裝現場管道是否滿足直管段前10D後5D以及離泵30D的距離。(D為管道內直徑)
2、確認管道內流體介質以及是否滿管。
3、確認管道材質以及壁厚(充分考慮到管道內壁結垢厚度)
4、確認管道使用年限，在使用10左右的管道，即使是碳鋼材質，建議也采用插入式安裝。
5、前四步驟完成後可確認使用何種傳感器安裝
6、開始向表體輸入參數以確定安裝距離。
7、非常重要：精確測量出安裝距離。

我們能提供的服務 / The services we can provide
  • 根據需求
    推薦選型及報價
    一
  • 產品個性化
    定製
    二
  • 7*24小時
    全國服務熱線
    三
  • 上門指導
    安裝
    四
生產過程 / The services we can provide
青天儀表檢定裝置 / Qingtian instrument verification device

出廠前一對一標定

  • 青天儀表檢定裝置 3毫米-3米 MT質量法水流量標定裝置
  • 青天儀表檢定裝置 DN800mm-DN2200mm容積法實流檢定裝置
  • 青天儀表檢定裝置 DN3-DN15mm質量法標定裝置
  • 青天儀表檢定裝置 DN65mm-DN300mm 多台串聯質量法實流標定裝置

    • 熱品推薦 / Hot product

    (扣即測)夾持式超聲波流量計

    (扣即測)夾持式超聲波流量計

    超聲波流量計采用新型外夾設計，可在不接觸測量介質的情況下獲得流量。由於夾持式流量計的優點，無需切斷管道或長時間停止設備，節省了時間成本和人工成本。超聲波流量計安裝和操作簡單、快捷，可以實現流量和能量的監測。

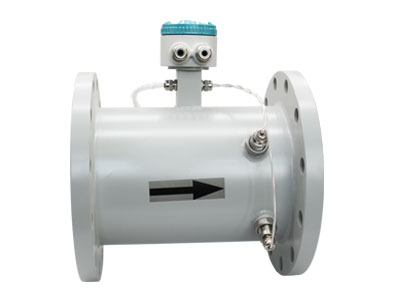

    雙聲道超聲波流量計
