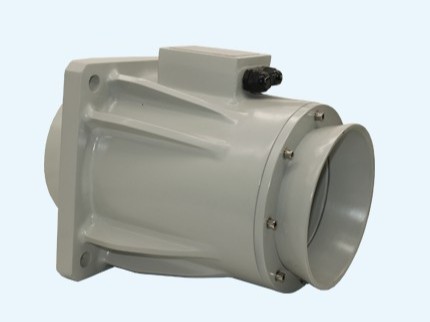

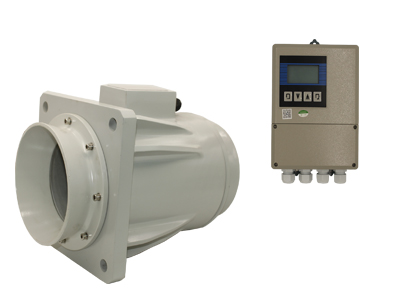

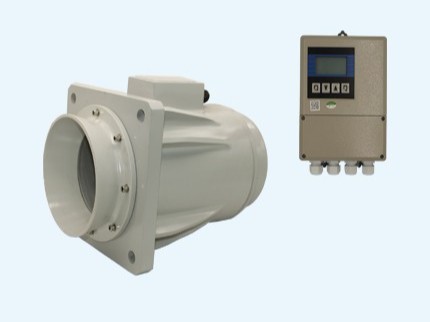

潜水型电磁流量计

根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：
E=KBVD

式中：
E－感应电势；
K－与磁场分布及轴向长度有关的系数；
B－磁感应强度；
V－导电液体平均（jun1）流速；
D－电极间距；（测量管内直径）

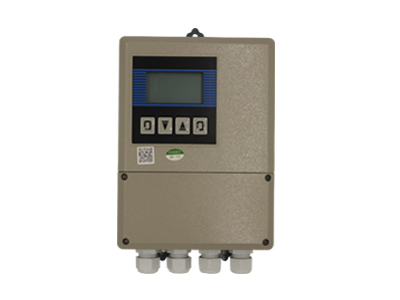

传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。

1、无振动、无强电磁场的地方（如大电机、变频器附近）；
2、尽量垂直安装，水平安装需要安装在低处，不能安装管道顶点，保证满管，防止气泡；
3、直管段要求，最好保证前10倍后5倍管径；
4、焊接式的安装时候要注意不要连接仪器焊接，防止伤害流量计；
5、外壳尽量接地，屏蔽线单端接地，接到点不能与强电共地；
6、如果为了维修简便，安装位置需要选好，满足维修要求。同时，可以安装旁管，故障时候流体走旁管；
7、避免阳光直射、高温的地方，做好防水、防潮处理；
8、其他应该考虑的要求，信号走线不要跟强电线路一起。
