青天仪表,金属管浮子流量计,全金属结构,适于高温,高压和强腐蚀性介质
  • 指针显示金属管浮子流量计
  • 指针显示金属管浮子流量计
  • 指针显示金属管浮子流量计

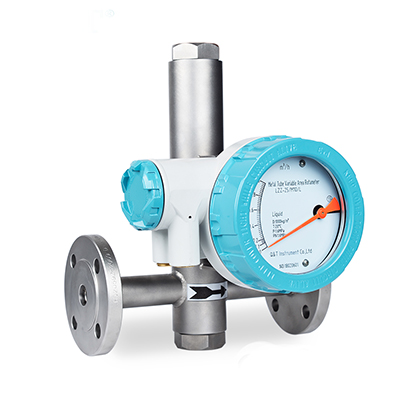

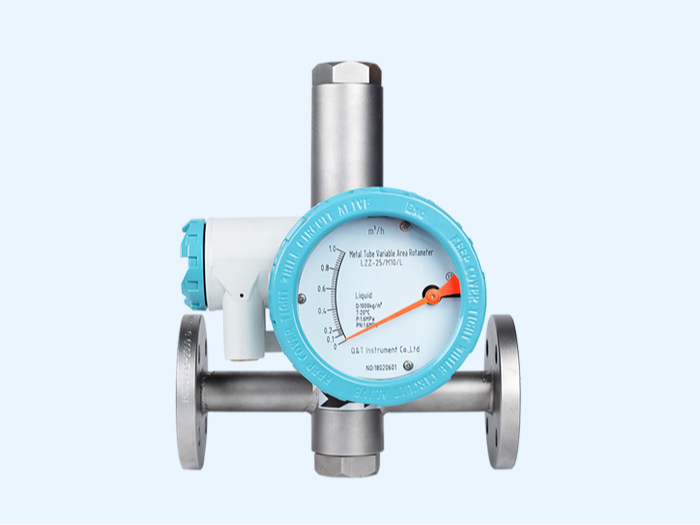

指针显示金属管浮子流量计

LZ系列金属管浮子流量计

结构筒单、工作可靠、准确度高、适用范围广

全国热线

15890954071

产品简介 / Introduction

指针显示金属管浮子流量计,LZ系列金属管浮子流量计;结构筒单、工作可靠、准确度高、适用范围广。

指针型金属管浮子流量计指针型
产品优点 / Product advantages

1、坚固的全金属结构设计型浮子流量计

2、采用独立概念设计的测量管指示器

3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统

4、低压力损失设计

5.适用于小口径和低流速介质流量测量。

6.工作可靠,维护量小,寿命长。

7.对于直管段要求不高。

8.较宽的流量比10:1。

9.双行大液晶显示,可选现场瞬时/累积流量显示,可带背光。

10.单轴灵敏显示。

11.非接触磁耦合传动。

12.全金属结构,适于高温、高压和强腐蚀性介质。

13.可用于易燃、易爆危险场

14.可选二线制、电池、交流供电方式。

15.带有数据恢复,数据备份及掉电保护功能。

技术参数 / Technical parameters
金属管浮子流量计
材质 304SS、316SS、316LSS、304SS内衬F46、钛、HC等材质
连接 法兰连接,采用HG20592-20615~7-2000标准,或GB、ANSl、DIN、JIS等其他标准(用户提出)可以螺纹连接,软管连接,卫生级卡箍连接,也可以根据用户要求的标准或规格定制。
型式 垂直,水平,下进侧出、侧进侧出等。
供电 +24VDC,AC220V,高能干电池供电
输出 二线制4-20mA,(1~5V)输出,上下限开关量报警输出。HART协议
防爆 本安ExibIICT3~T6证号为GYB101238 隔爆ExdIIBT3~T6证号为GYB101359X
指示型壳体材质 铝合金,防爆铝合金,304SS,316L

性能 技术参数
测量范翻 水(2.5~150000)L/h;空气( 0.07~2000)m3/h(在0.101325 Mpa、20℃)。
准确度等级 1.5、2.5级(PTFE)。
量程比 10:1(或者特殊5:1)
公称压力 DN15~50≤4.0MPa;DN65~150 ≤1.6MPa。
介质温度 -80℃~200℃(内衬F46流量计0℃~80℃)
液体介质粘度 DN15<5mPa•s;DN25~150≤250mPa•s
输出 4-20mA二线制
纯阻性负载 <680Ω
线性度 <0.5%
温度影响 <5MA/K
环境温度 -25℃~55℃
总高度 DN15~DN150(一般均为250mm)
产品如何选型 / How to select productss

1.安全性:应用于爆炸性危险环境,按照气氛适应性、爆炸性混合物分级分组、防护电气设备类型以及其他安全规则或标准选择仪表。有可燃性气体或可燃性尘粒时应采用特殊外壳的仪表,同时不能使用高电平电源。若有化学侵蚀性气氛,仪表要有外部防腐蚀和外壳具有气密性。许多流程工业常要定期冲洗整个装置,因此有时要求仪表外壳防水。

2.电气干扰:电力电缆、电动机和电气开关都会产生电磁干扰,成为智能金属管浮子流量计产生误差的来源。

3.环境温度:仪表的电子部件和某些仪表流量检测部分会受环境温度变化影响。例如,仪表尺寸变化,通过仪表壳体传热改变流体密度和粘度等;影响到显示仪表电子元件时,将降低测量性能。有时候采取转换显示部分和流量传感器分别装在不同场所,以保证电子元件免受温度影响。某些现场需要有环境受控的外罩。如果环境温度变化会影响流动特性,管道须包绝热层。在作流量测量总不确定度估算时,环境影响将是不确定度主要源之一。此外,在环境或介质温度急剧变化场合下,要充分估计仪表结构材料和连接管道布置所受的影响。

4.环境湿度:高湿度会加速大气腐蚀和电解腐蚀并降低电气绝缘,低湿度容易感生静电。环境温度或介质温度急剧变化导致引起湿度方面的问题。用户应预期可能的变化范围,核实是否会导致所选择的智能金属管浮子流量计运行中产生问题。

应用领域 / Application field

液晶显示金属管浮子流量计广泛应用于,石油、化工、发电、制药、食品、水处理等。复杂,恶劣环境条件,及各种介质条件的流量测量过程中。

一台满足各类行业流量测量

石油

石油

化工

化工

钢铁

钢铁

食品

食品

电力

电力

水处理

水处理

安装注意事项 / Installation precautions

为了能让金属管浮子流量计正常工作且能达到一定的测量精度,在安装流量计时要注意以下几点:
1、金属管浮子流量计必须垂直安装在无振动的管道上。流体自下而上流过流量计,且垂直度优于2°,水平安装时水平夹角优于2°;
2、为了方便检修和更换流量计、清洗测量管道,安装在工艺管线上的金属管浮子流量计应加装旁路管道和旁路阀;
3、金属管浮子流量计入口处应有5倍管径以上长度的直管段,出口应有250mm直管段;
4、如果介质中含有铁磁性物质,应安装磁过滤器;如果介质中含有固体杂质,应考虑在阀门和直管段之间加装过滤器;
5、当用于气体测量时,应保证管道压力不小于5倍流量计的压力损失,以使浮子稳定工作;
6、为了避免由于管道引起的流量计变形,工艺管线的法兰必须与流量计的法兰同轴并且相互平行,管道支撑以避免管道振动和减小流量计的轴向负荷,测量系统中控制阀应安装在流量计的下游:
7、测量气体时,如果气体在流量计的出口直接排放大气,则应在仪表的出口安装阀门,否则将会在浮子处产生气压降而引起数据失真。
8、安装PTFE衬里的仪表时,法兰螺母不要随意不对称拧得过紧,以免引起PTEF衬里变形;
9、带有液晶显示的仪表,要尽量避免阳光直射显示器,以免降低液晶使用寿命;带有锂电池供电的仪表,要尽量避免阳光直射、高温环境(≥65℃)以免降低锂电池的容量和寿命。
10、用于小口径和低流速介质流量测量;工作可靠,维护量小,寿命长;对于直管段 要求不高;较宽的流量比10:1;双行大液晶显示,可选现场瞬时/累计流量显示,可带背光单轴灵敏指示;非接触磁耦合传动。

我们能提供的服务 / The services we can provide
  • 根据需求
    推荐选型及报价
  • 产品个性化
    定制
  • 7*24小时
    全国服务热线
  • 上门指导
    安装
生产过程 / The services we can provide
青天仪表检定装置 / Qingtian instrument verification device

出厂前一对一标定

  • 青天仪表检定装置 3毫米-3米 MT质量法水流量标定装置
  • 青天仪表检定装置 DN800mm-DN2200mm容积法实流检定装置
  • 青天仪表检定装置 DN3-DN15mm质量法标定装置
  • 青天仪表检定装置 DN65mm-DN300mm 多台串联质量法实流标定装置
