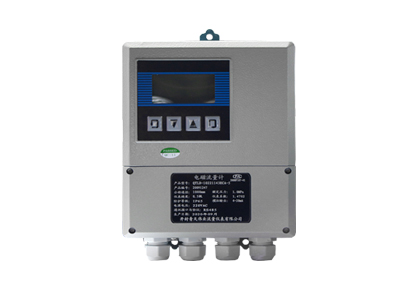

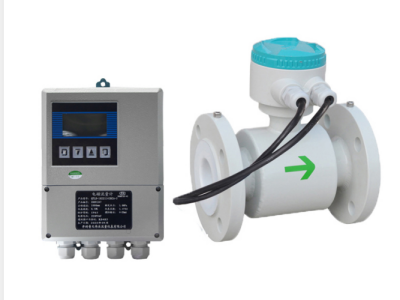

QTLD分体式电磁流量计

★ 测量管内无可动部件，便于维护管理；无阻流部件，因此无压力损失。
★ 被测液体最低电导率≥5μs/cm，配合各种衬里材料，可适用于测量各种酸、碱、盐溶液及泥浆、矿浆、纸浆等介质的流量。
★ 流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，测量精度高。
★ 合理选用衬里及电极材料，可实现良好的耐腐蚀性和耐磨性。
★ 低频矩形波激磁，不受工频及现场各种杂散干扰的影响，工作稳定可靠。
★ 不受流体方向影响，正反向均（jun1）可准确计量。
★ 量程比1：120(0.1m/s～12m/s)，满量程流速范围宽。
★ 汉字液晶背光显示，可在线修改参数，操作简单方便。
★ 具有空管测量、报警功能，并能适应不同的流体介质。
★ 掉电时间记录功能，自动记录仪表系统电源间断时间，补算漏计流量。
★ 小时总量记录功能，以小时为单位记录流量总量，适用于分时计量制。

在线咨询

全国热线

15890954071

产品简介 / Introduction

QTLD型电磁流量计符合标准JB/T9248-2015《电磁流量计》，是一种测量导电介质体积流量的感应仪表，在进行现场监测显示的同时，可输出标准的电流信号，供记录、调节、控制使用，实现检测自动控制，并可实现信号的远距离传送。可广泛应用于自来水、化工、煤炭、环保、轻纺、冶金、造纸等行业中的导电液体的流量计量。已取得了国家防爆电气产品质检中心颁发的防爆合格证，防爆标志为Exd11CT6，适用于各种爆炸性环境的液体测量。

工作原理 / Working principle

根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：
E=KBVD

式中：
E－感应电势；
K－与磁场分布及轴向长度有关的系数；
B－磁感应强度；
V－导电液体平均流速；
D－电极间距；（测量管内直径）

传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。

产品优点 / Product advantages

1、电磁流量计传感器结构简单，测量管内没有可动部件，无任何阻碍流体流动的节流部件；

2、可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量；

3、测量过程中，它不受被测介质的温度、粘度、密度以电导率(在一定范围)的影响；

4、电磁流量计的输出只与被测介质的平均流速成正比，而与对称分布下的流动状态(层流或湍流)无关；

5、电磁流量计无机械惯性，反应灵敏，可以测量瞬时脉动流量，也可测量正反两个方向的流量；

6、工业用电磁流量计的口径选择范围宽。

技术参数 / Technical parameters

性能	技术参数
公称通径	DN3——DN3000mm
精度	示值的±0.5%,可选示值的±0.3%或±0.2%
衬里材料	聚四氟乙烯,PFA,F46,氯丁橡胶,聚氨酯橡胶,高温橡胶
电极材料	SUS316,哈氏合金B/C,钛,钽,铂铱合金,不锈钢涂覆碳化钨
电极形式	标准型,刮刀型,可更换型
连接方式	法兰连接,插入式连接,卡箍连接,夹持式连接,由壬式连接
介质温度	一体型	-20℃～+60℃

	分体式	氯丁橡胶衬里、聚氨酯衬里	-20℃～+60℃

		-20℃~+120℃、-20℃~+180度℃	-10℃～+160℃

公称压力	0.6～4.0Mpa（特殊压力可定制）
环境温度	-25℃～+60℃

环境湿度	5～100%RH（相对湿度）
介质导电率	≥20μs/cm
测量范围	1500：1 流速设定<15m/s
结构形式	一体型、分体型、沉浸型、防爆型
防护等极	IP65、IP68可选
防爆标志	ExmdIIT 4
产品标准	JB/T9248-2015电磁流量计

产品如何选型 / How to select productss

测量介质、温度，是否有腐蚀性

流量范围和用户管道的内径

压力等级

是否现场显示

工作电源

信号输出、通讯

是否要防爆

安装方式

精度等级

应用领域 / Application field

电磁流量计应用于：石油、化工、钢铁、食品、电力、造纸、冶金、给排水、石化、医疗等行业。

一台满足各类行业流量测量

石油

化工

钢铁

食品

电力

造纸

安装注意事项 / Installation precautions

1、无振动、无强电磁场的地方（如大电机、变频器附近）；
2、尽量垂直安装，水平安装需要安装在低处，不能安装管道顶点，保证满管，防止气泡；
3、直管段要求，最好保证前10倍后5倍管径；
4、焊接式的安装时候要注意不要连接仪器焊接，防止伤害流量计；
5、外壳尽量接地，屏蔽线单端接地，接到点不能与强电共地；
6、如果为了维修简便，安装位置需要选好，满足维修要求。同时，可以安装旁管，故障时候流体走旁管；
7、避免阳光直射、高温的地方，做好防水、防潮处理；
8、其他应该考虑的要求，信号走线不要跟强电线路一起。

我们能提供的服务 / The services we can provide

根据需求
推荐选型及报价
一
产品个性化
定制
二
7*24小时
全国服务热线
三
上门指导
安装
四

生产过程 / The services we can provide

01 法兰、不锈钢管
进厂检验
02 导管加工
(下料、焊接)
03 检验
04 导管衬里
05 检验
06 电极、线圈
加工及装配
07 检验
08 外壳组件焊接
09 检验
10 喷漆
11 检验
12 转换器/
接线盒组装
13 检验
14 实流标定
15 出厂检验
16 包装
17 入成品库
18 发货

青天仪表检定装置 / Qingtian instrument verification device

出厂前一对一标定

3毫米-3米 MT质量法水流量标定装置

DN800mm-DN2200mm容积法实流检定装置

DN3-DN15mm质量法标定装置

DN65mm-DN300mm 多台串联质量法实流标定装置

热品推荐 / Hot product

: QTLD法兰式电磁流量计

★测量管内无可动部件，便于维护管理；无阻流部件，因此无压力损失。★被测液体电导率≥5μs/cm，配合各种衬里材料，可适用于测量各种酸、碱、盐溶液及泥浆、矿浆、纸浆等介质的流量。★流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，测量精度高。★合理选用衬里及电极材料，可实现良好的耐腐蚀性和耐磨性。★低频矩形波激磁，不受工频及现场各种杂散干扰的影响，工作稳定可靠。★不受流体方向影响，正反向均可准确计量。★量程比1：120(0.1m/s～12m/s)，满量程流速范围宽。★汉字液晶背光显示，可在线修改参数，操作简单方便。★具有空管测量、报警功能，并能适应不同的流体介质。★掉电时间记录功能，自动记录仪表系统电源间断时间，补算漏计流量。★小时总量记录功能，以小时为单位记录流量总量，适用于分时计量制。

: 插入式电磁流量计

★测量精确度不受液体密度、粘度、温度、压力和电导率变化的影响；★高可靠性的外插安装方式，传感器的安装、维护无需拆卸测量管，因此较适合于无法停水的现场使用，而且可以在老管道上现场开口安装；★结构简单，电磁流量计测量管可不用内衬，可靠性高；公称通径范围宽，适用于DN100-DN3000之间的所有口径管道；★一体化接地电极，实现仪表良好接地；传感器采用新的加工工艺、固态封装、耐振动、防渗透、寿命长，使仪表具有良好的测量精确度和稳定性。

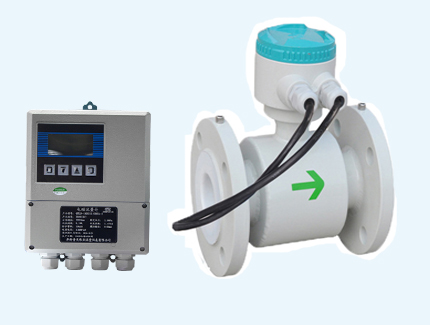

: QTLD分体式电磁流量计
