LXE係列電磁水表是根據法拉第電磁感應原理，製成的一種測量導電液體體積流量的儀表。具備寬量程、低始動流量、低壓損、實時計量、累計計量、雙向計量等特點；主要使用供水幹線的DMA分區、在線監測、水損分析和統計結算等。產品符合國家標準GB/T778-2018《飲用冷水水表和熱水水表》、JJG162-2019......
15890954071

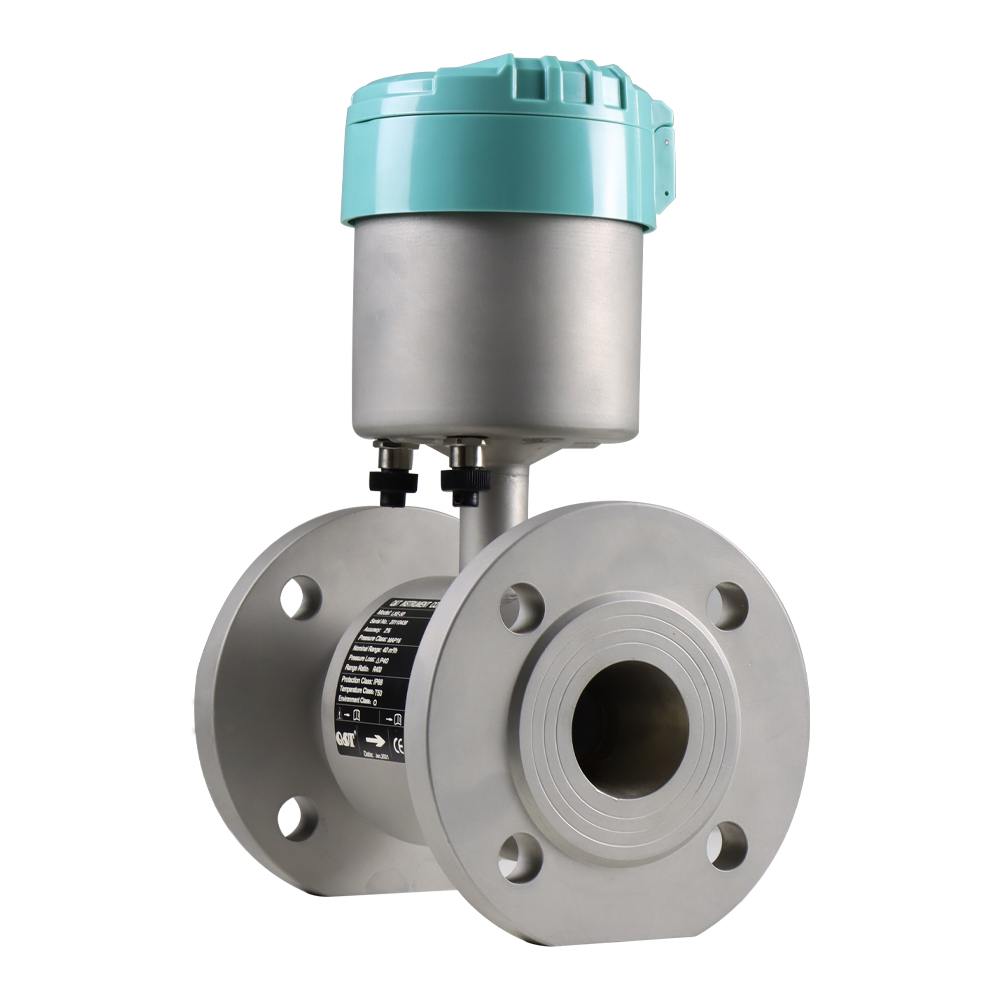

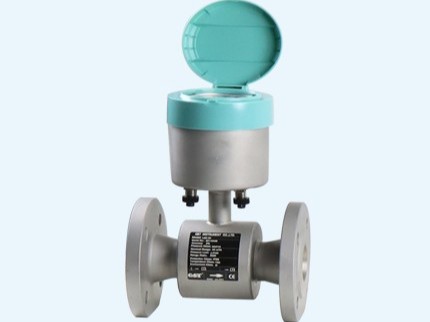

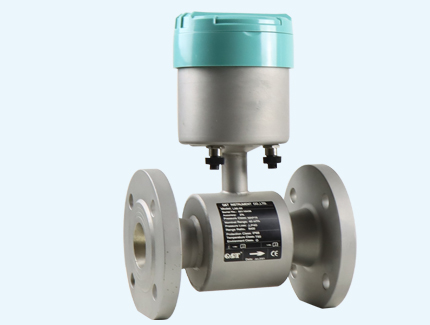

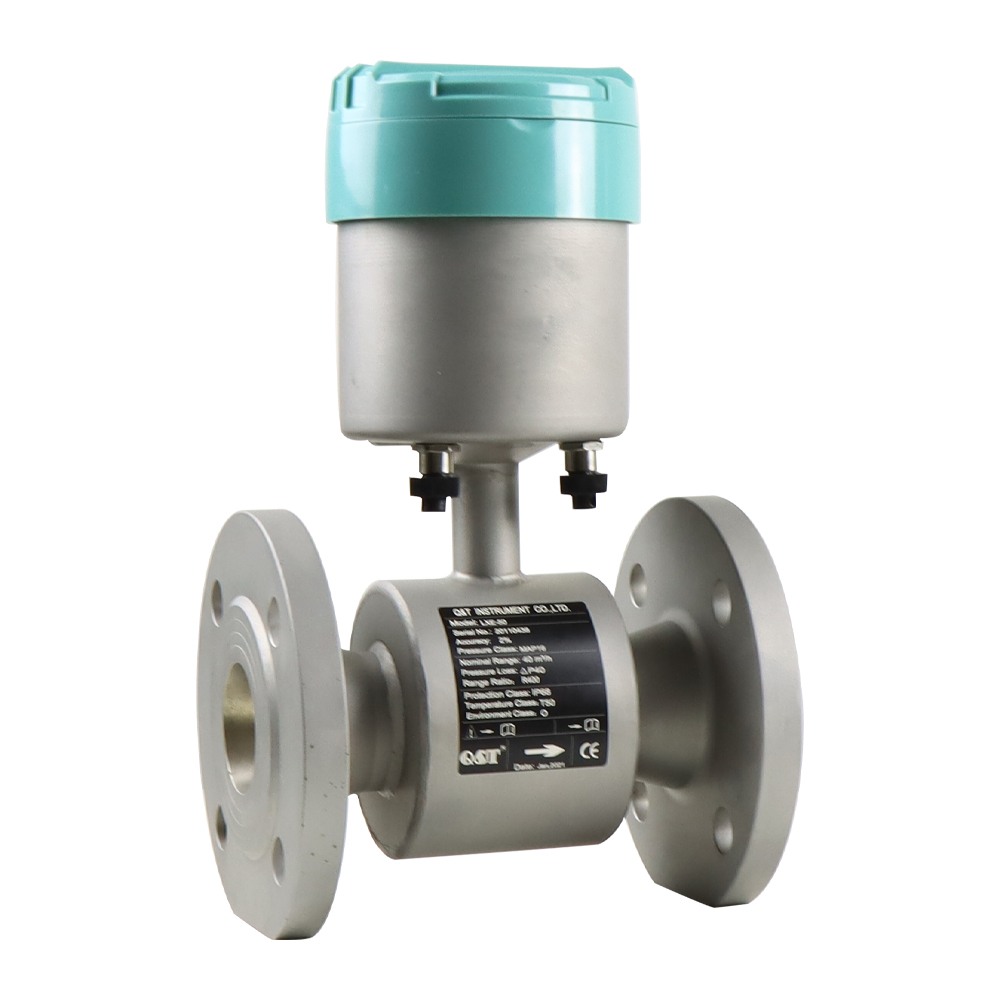

LXE 係列電磁水表是根據法拉第電磁感應原理，製成的一種測量導電液體體積流量的儀表。具備寬量程、
低始動流量、低壓損、實時計量、累計計量、雙向計量等特點；主要使用供水幹線的 DMA 分區、在線監測、
水損分析和統計結算等。
產品符合國家標準 GB/T778-2018《飲用冷水水表和熱水水表》、JJG162-2019《飲用冷水水表》。
LXE 係列電磁水表是根據法拉第電磁感應原理，製成的一種測量導電液體體積流量的儀表。
測量管內無阻流部件，壓損小、直管段要求低；
變徑設計，提高測量精度和靈敏度、降低勵磁功耗；
合理選用電極和襯裏，具有良好的耐腐蝕和耐磨損性能；
全電子化設計，抗幹擾能力強、測量可靠、精度高、量程寬；
微處理器技術，運算速度快、精度高，低頻矩形波勵磁，勵磁頻率可調，低功耗設計；
SMT 元件貼裝技術，電路穩定可靠；
轉換器高清 LCD 背光顯示，全中文菜單操作，操作簡單易學；
通訊方式 RS485/藍牙/LORA/NBIOT 等可選；
協議類型 CJT188 協議、MODBUS 協議可選；
具備自診斷、自監測功能；
全不鏽鋼表殼和紅外遙控器操作，防護等級 IP68；
高容量鋰電池組，計量部分持續工作時間不低於 10 年；
預留外置供電接口、壓力/溫度傳感接口；
無線傳輸部分，電池可更換設計。
|
執行標準 |
GB/T778-2018 JJG162-2009
|
||||||||
|
流動方向
|
正/反/淨流量
|
||||||||
|
量程比
|
R160/250/400（可選）
|
||||||||
|
精度等級
|
1級/2級（可選）
|
||||||||
|
公稱口徑
|
DN50
|
DN65
|
DN80
|
DN100
|
DN125
|
DN150
|
DN200
|
DN250
|
DN300
|
|
公稱流量（m3 /h）
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
壓損等級
|
∆P40
|
||||||||
|
溫度等級
|
T50
|
||||||||
|
耐壓等級
|
1.6MPa（特殊需求可定製）
|
||||||||
|
電導率範圍
|
≥20μS/cm
|
||||||||
|
信號輸出
|
4-20mA、脈衝
|
||||||||
|
通訊輸出
|
無輸出/RS485/TTL/lora/NBIOT/藍牙（可選）
|
||||||||
|
協議類型
|
CJT188協議、MODBUS協議、HART協議、PROFIBUS-DP協議（可選）
|
||||||||
|
電源類型
|
DC3.6V鋰電池
|
||||||||
|
流動剖麵等級
|
U10，D5
|
||||||||
|
電磁兼容性等級
|
E2級
|
||||||||
|
鏈接方式
|
法蘭鏈接，GB/T9119-2010
|
||||||||
|
防護等級
|
IP68
|
||||||||
|
環境溫度
|
-10℃～+75℃
|
||||||||
|
相對濕度
|
5%～95%
|
||||||||
|
安裝方式
|
水平/豎直
|
||||||||
|
電極材料
|
316L
|
||||||||
|
殼體材質
|
碳鋼/不鏽鋼（可選）
|
||||||||
|
接地方式
|
有無接地/接地環/接地電極（可選）
|
||||||||
測量介質、溫度，是否有腐蝕性
流量範圍和用戶管道的內徑
壓力等級
是否現場顯示
工作電源
信號輸出、通訊
是否要防爆
安裝方式
精度等級
電磁水表適用於大戶貿易計量、小區考核校對、DMA分區計量、二次供水計量等場合
一台滿足各類行業流量測量
LXE 型電磁式冷水水表由轉換器、傳感器、無線傳輸模塊（無線物聯型）組成。
4.1 傳感器：傳感器主要作用是把流量信號變成電信號，它由測量管、電極、勵磁係統、外殼、襯裏等組成。
4.2 轉換器：轉換器的主要作用是把傳感器送來的電信號經內部處理後變為數字量信號，由此實現流量的測
量與顯示。
4.3 無線傳輸模塊：無線傳輸模塊的主要作用是把轉換器讀取的數據，通過無線傳輸模式傳輸至後台管理係
統。
出廠前一對一標定
3毫米-3米 MT質量法水流量標定裝置
DN800mm-DN2200mm容積法實流檢定裝置
DN3-DN15mm質量法標定裝置
DN65mm-DN300mm 多台串聯質量法實流標定裝置
