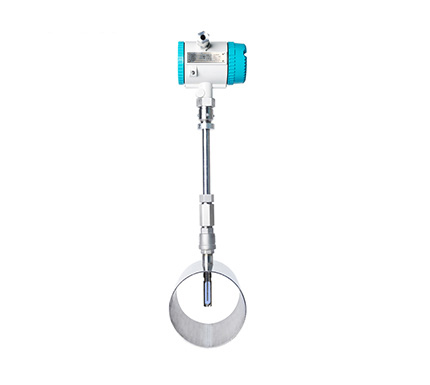

插入式热式气体质量流量计

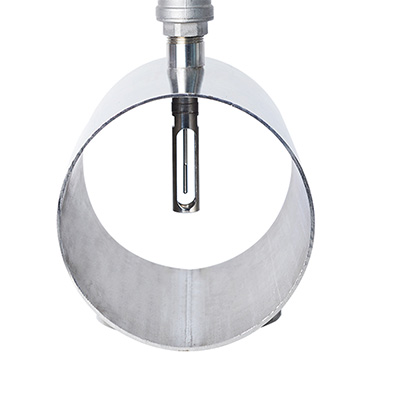

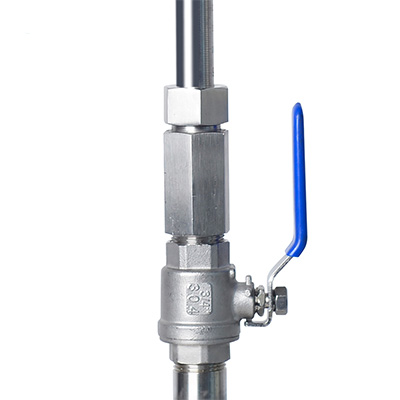

QTMF系列插入式热式气体质量流量计传感器可在线安装、在线维护。安装过程是首先在管道外壁上焊接带有外螺纹的底座，在底座上安装1 寸不锈钢球阀，而后用专用工具将管道打直径为22mm 的孔，打孔完毕后卸下专用工具，最后将传感器安装在阀门上并将传感器插入到管内中心(传感器的插入位置出厂时已确定)。

在线咨询

全国热线

15890954071

产品简介 / Introduction

QTMF系列插入式热式气体质量流量计传感器可在线安装、在线维护。安装过程是首先在管道外壁上焊接带有外螺纹的底座，在底座上安装1 寸不锈钢球阀，而后用专用工具将管道打直径为22mm的孔，打孔完毕后卸下专用工具，最后将传感器安装在阀门上并将传感器插入到管内中心(传感器的插入位置出厂时已确定)。

QTMF系列热式气体质量流量计是利用热扩散原理测量气体流量的仪表。传感器由两个基准级热电阻(RTD)组成。一个是速度传感器RH，一个是测量气体温度变化的温度传感器RMG。当这两个RTD置于被测气体中时，其中传感器RH被加热，另一个传感器RMG用于感应被测气体温度。随着气体流速的增加，气流带走更多热量，传感器RH的温度下降。

产品优点 / Product advantages

1、安装方便，维修简单双向检测，防振动；

2、多至24点流量测量；

3、输出模拟量的校正多点非线性曲线修正；

4、宽量程比100：1；

5、流量与温度同时检测，切换显示；

6、大口径小流量测量，可做泄露检测；

7、采用专有技术“双平衡结构”封装传感器；

8、专有高湿、高温算法，介质温度可达500℃；

9、直接质量流量检测，无需温度压力补偿；

技术参数 / Technical parameters

性能	技术参数
结构形式	插入式	管道式
测量介质	各种气体（乙炔气除外）
管径范围	DN32以上口径	DN15～DN200mm
流速范围	0.1～120Nm/s
精度	±1～2.5%
工作温度	传感器：-40℃～+120℃ 转换器：-20℃～+45℃
工作压力	介质压力≤2.5Mpa	介质压力：4.0Mpa
供电电源	DC24V或AC220V≤18W
响应速度	1s
输出信号	4-20mA（光电隔离，最大负载500Ω）、脉冲、RS-485（光电隔离）、HART协议
报警	1-2路继电器常开触点、10A/220V/AC、5A/30V/DC
供货类型	分体结构、一体化结构
管道材质	碳钢、不锈钢
现场显示	四行汉字液晶显示
显示内容	质量流量、标况体积流量、累积流量、标准时间、累积运行时间，标准流速等
防护等级	IP65
传感器材质	不锈钢	不锈钢、碳钢

产品如何选型 / How to select productss

测量介质、温度，是否有腐蚀性

流量范围和用户管道的内径

压力等级

是否现场显示

工作电源

信号输出、通讯

是否要防爆

安装方式

精度等级

应用领域 / Application field

★氧气、氮气、氢气、氯气、曝气、燃气等多组份气体测量
★高炉煤气、焦炉煤气测量
★沼气、水处理中的曝气和氯气测量
★压缩空气测量
★天然气，液化气，火炬气，等气体流量测量
★电厂高炉的一次风、二次风流量测量
★矿井下通风或排风系统流量测量
★燃气过程中空气流量测量
★煅烧炉管道气流量测量
★水泥、玻璃厂生产过程中气体流量测量
★溶剂回收系统中气体流量测量
★半导体芯片制作过程中气体流量测量
★啤酒生产过程中二氧化碳气体流量测量
★加热通风和空调系统中的气体流量（速）测量

安装注意事项 / Installation precautions

1、理想的底座焊接位罝和焊接工艺；
2、安装球阀；
3、打孔；
4、禁止在爆炸环境里进行焊接操作；对焊接有特殊要求的环境；。

我们能提供的服务 / The services we can provide

根据需求
推荐选型及报价
一
产品个性化
定制
二
7*24小时
全国服务热线
三
上门指导
安装
四

生产过程 / The services we can provide

01 机加工
02 检验
03 装配
04 检验
05 喷漆
06 检验
07 校验
08 包装
09入成品库
10 发货

青天仪表检定装置 / Qingtian instrument verification device

出厂前一对一标定

3毫米-3米 MT质量法水流量标定装置

DN800mm-DN2200mm容积法实流检定装置

DN3-DN15mm质量法标定装置

DN65mm-DN300mm 多台串联质量法实流标定装置

热品推荐 / Hot product

: 热式气体质量流量计

QTMF系列热式气体质量流量计是利用热扩散原理测量气体流量的仪表。传感器由两个基准级热电阻(RTD)组成。一个是速度传感器RH，一个是测量气体温度变化的温度传感器RMG。当这两个RTD置于被测气体中时，其中传感器RH被加热，另一个传感器RMG用于感应被测气体温度。随着气体流速的增加，气流带走更多热量，传感器RH的温度下降。

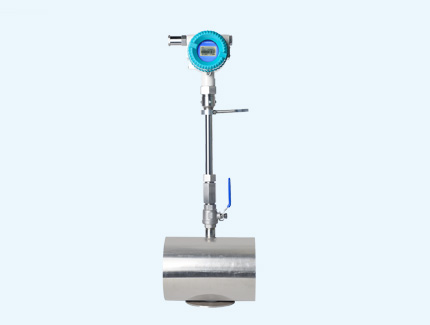

: 插入式热式气体质量流量计
