氣體渦輪流量計的應用領域與原理圖

氣體渦輪流量計屬於渦輪流量計的一種。在所有流量計中，渦輪流量計、容積式流量計和科裏奧利質量流量計為三大類重複性、準確度最好的流量計。氣體渦輪流量計是集流量、溫度、壓力檢測功能於一體，並能進行溫度、壓力自動補償的新型流量計。廣泛應用於石油、化工、電力、冶金、工業鍋爐等行業的天然氣、燃氣、煤製氣、液化氣等氣體的測量。氣體渦輪流量計具有壓力損失小、精確度高、重複性好、量程比寬等優點。

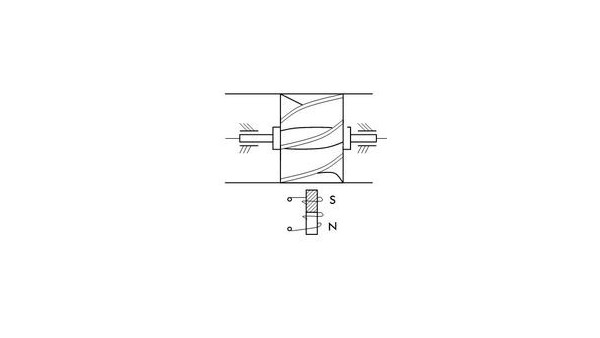

氣體渦輪流量計的工作原理。當流體進入流量計時，首先經過獨立機芯的前導結構並加速，在流體的作用下，由於渦輪葉片與流體流向成一定角度，此時渦輪產生轉動力矩，在渦輪克服阻力矩和摩擦力矩後開始轉動。當諸力矩達到平衡時，轉速穩定，渦輪轉動速度與流量成線性關係，通過旋轉的發信盤上的磁性周期性地改變傳感器磁阻，從而在傳感器兩端感應出頻率與流體體積流量成正比的脈衝信號。該信號經前置放大器放大，整形後和壓力溫度傳感器檢測到的壓力、溫度信號同時輸給流量積算儀進行處理，直接顯示標準瞬時體積流量和標準體積總量。

氣體渦輪流量計由於其原理的原因，渦輪高速轉動，軸承與軸之間機械摩擦，壽命不是很長，因此應注意潤滑，可利用製造廠家所提供的潤滑手段，定期補給潤滑油。流量計投運前，應嚴格按照步驟進行，投運步驟：如果計量回路裝有旁通閥；應先開足旁通閥，然後開足上遊切斷閥，再緩慢開啟下遊切斷閥，最後緩慢關閉旁通閥；如果計量回路沒有安裝旁通閥，則應先開足上遊切斷閥，然後緩慢開啟下遊切斷閥，防止渦輪受高速氣流衝擊而損壞。

以上是渦輪流量計廠家分享的“氣體渦輪流量計的應用領域與原理圖”。謝謝您的收看。如果您有任何問題，您可以在網上谘詢或者給我們留言。我們會全心全意為您解答。
