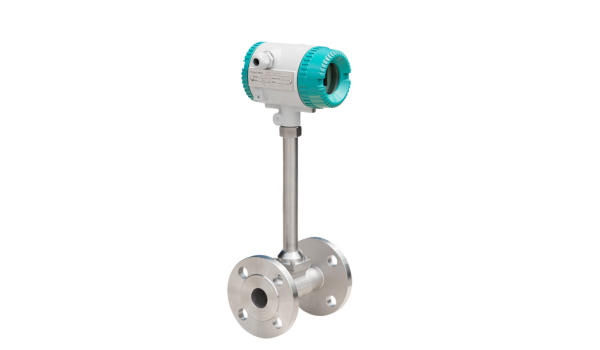

關於渦街流量計常見故障及處理方法

渦街流量計在日常使用中難免會遇到一些常見的小故障，針對這些故障青天儀表工作人員聯係給出以下幾點，希望能幫到大家。

1.故障現象：

渦街流量計測量飽和蒸汽流量時，安裝了熱電阻Ptl00測量蒸汽溫度，發現流量計表頭顯示的蒸汽溫度、壓力都偏低，致使蒸汽質量流量顯示也偏低。

原因分析：

由於流量計表頭顯示的飽和蒸汽壓力是由蒸汽溫度來直接推算的，測得溫度偏低，必然會導致壓力隨之偏低。因此，應該解決溫度測量不準的問題。

處理方法：

（1）在流量計側拆下熱電阻接線，用萬用表測量熱電阻阻值與溫度對照表比對，可判斷問題出在流量計或熱電阻。如果測量值並不偏低，則問題在流量計：如果測量阻值偏低，則問題出在熱電阻方麵，可能是由於熱電阻本身阻值溫度對應關係不準確，也可能由於現場熱電阻及套管安裝有問題，導致熱電阻本身溫度與蒸汽溫度存在差異。

（2）檢查現場測溫熱電阻到儀表的沿途是否安裝變頻設備，變壓器或大功率電機等會發出較強的不同頻率的幹擾，造成電阻值測量結果出現偏差。這時，可在熱阻上適當並聯濾波電容，將交流幹擾噪聲短路。

經過檢查發現是由於熱電阻安裝時，由於插深不夠引起的測量誤差。重新安裝熱電阻後，測量正確。

2.故障現象：

在采用渦街流量計測量過熱蒸汽流量時，感到測量結果有明顯的偏差，在對流量計認真檢查後，判斷流量計儀表係統（流量傳感器、顯示儀表、溫度儀表和壓力儀表）完全正常。

原因分析：

如果現場管道保溫不好，過熱蒸汽流動阻力損失又不大（管線上沒有太多的閥門等阻力件），則由於溫度快速降低而有可能使過熱蒸汽由變為飽和蒸汽，並出現凝結水。此時，如果儀表依然還按過熱蒸汽規律對密度運算將會帶來附加誤差，而管道內凝結水的出現，又會使測量結果的偏差進一步加大。

處理方法：

仔細檢查流量計安裝管線保溫是否良好，如果管線未加溫或有部分管線保溫不良需重新對管道進行保溫。

重新對管線保溫進行處理後，儀表測量結果顯示正確。

3.故障現象：

渦街流量計測量用來測量瓦斯氣流量，安裝守畢後發現測量讀數不穩定。

原因分析：

可能是由於現場安裝問題、儀表選型不準、儀表參數設置錯誤引起。

處理方法：

（1）進行現場觀察，安裝時密封墊片是正確。密封墊片選型太小或是安裝時沒有同心都可能造成測量讀數不穩定。

（2）流量計選型有誤。如果選型有誤，常用流量在非線性區，甚至在臨界死區附近，那麽就可能出現流量波動。如果工藝條件允許，加大流量，如果流量穩定了，則更換通徑小一檔的流量計。

（3）憑經驗，或根據流體性質及工況壓力，溫度等來判斷流體是否存在液氣兩相流。漩渦流量計隻能測單相流，不能測兩相流，這是由漩渦流量計工作原理所決定的。如果是液氣兩相流可在流量計的上遊端加裝消氣器。

（4）流量計參數設置是否有誤，智能化的儀表，其參數組態一定要正確。

經過檢查發現是由於安裝時密封墊片選型不合適引起流量計讀數不穩定。更換合適密封墊片後故障消失。

4.故障現象：

一台測量瓦斯氣流量的渦街流量計以前讀數正常，突然顯示讀數不正確。對流量計認真檢查後，判斷流量計儀表係統（流量傳感器、顯示儀表、溫度儀表和壓力儀表）完全正常。

原因分析：

可能是由於瓦斯氣的腐蝕、磨損或者瓦斯氣中的雜質、粘性物質纏繞或粘附，使流量計發生體的表麵狀態發生了變化，因而對漩渦的形成產生影響，流速與漩渦頻率的對應關係發生了改變，從而改變了流量計的顯示值，儀表精度大大降低。

處理方法：

檢查清洗渦街流量計的探頭。通過拆卸檢查發現流量計探頭被塑料布包裹住，處理完畢後讀數顯示正常。

青天儀表生產渦街流量計多年，如果您在渦街流量計的選型、安裝、使用、維護的過程中遇到任何問題，可與青天儀表渦街流量計廠家工作人員聯係，我們隨時為您解答。
